    超声波检测管简介

    声测管(Sonic Logging Pipe)是现不可少的声波检测管,利用声测管可以检测出一根桩的质量好坏,声测管是灌注桩进行超声检测法时探头进入桩身内部的通道,是灌注桩超声检测系统的重要组成部分,在桩内的预埋方式及其在桩的横截面上的布置形式,将直接影响检测结果。

    声测管安装

    声测管可直接固定在钢筋笼内侧上:固定方式可采用焊接或绑扎,管子之间应基本上保持平行-若检测结果需对各测点混凝土的强度做出评估,则不平行度应控制在1‰以下,钢筋笼放入桩孔时应防止扭曲。

    管子一般随钢筋笼分段安装,每段之间的接头可采用反螺纹套筒接口或套管焊接方案,若采用波纹管则可利用大一号的波纹管套接,并在套接管的两端用胶布缠绕密封。

    无论那种接头方案都必须保证在较高的静水压力下不漏浆,接口内壁应保持平整,不应有焊渣、毛刺等凸出物,以免妨碍探头的自如移动,声测管的底部也应密封,安装完毕后应将上口用木塞堵住,以免浇灌混凝土时落入异物,致使孔道堵塞。

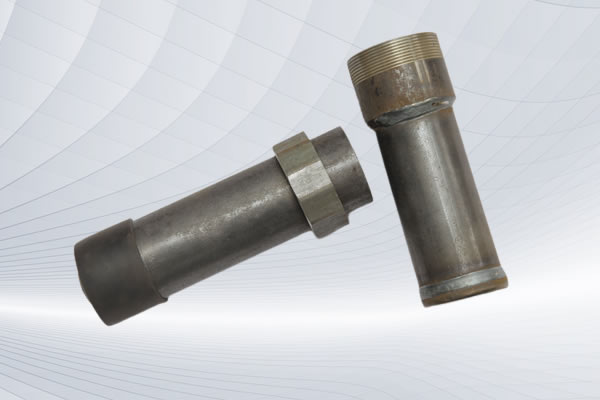

    • 声测管

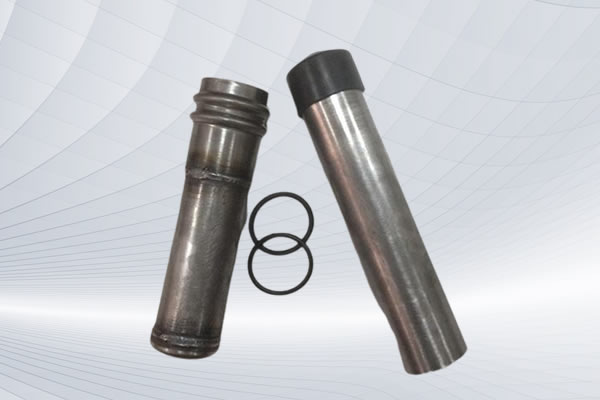

    • 声测管

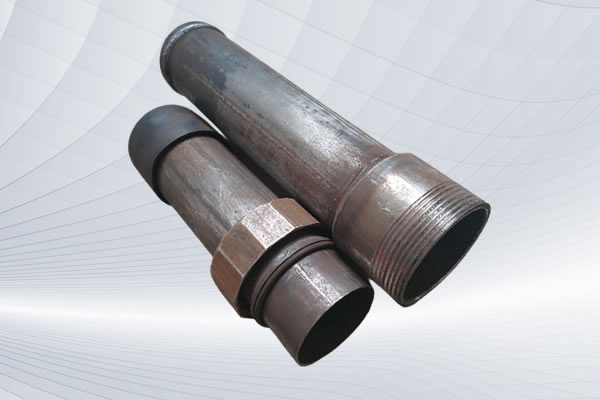

    • 声测管

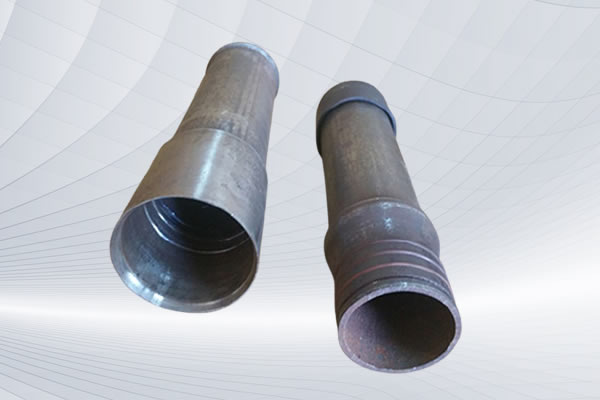

    • 声测管

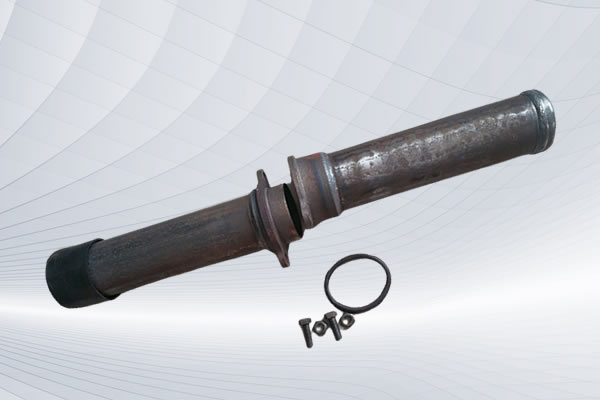

    • 声测管
